Stena LED BOX vyzerá ako súčasť pevnej expozície: rovnomerne napnutá grafika, presvietená zvnútra, v hliníkovom ráme. V skutočnosti ide o mobilný systém. Príde v kartóne, taške alebo kufri, skladá sa bez náradia a grafika sa nasadí za chvíľu. Mnohí sa pred prvou akciou obávajú, že montáž bude zložitá. Zbytočne.
V tomto návode prejdeme montáž krok za krokom podľa návodu výrobcu, ukážeme, ako pripojiť napájanie a nasadiť textíliu SEG a ako stenu znova zabaliť. Na záver vysvetlíme, ako konektory umožňujú spájať jednotlivé steny do rohov, dlhých stien a zostáv so strechou. Ak ešte vyberáte systém, prečítajte si aj článok Systémy SEG a LED: kedy podsvietenie naozaj robí rozdiel.
Čo je v súprave a ako sa pripraviť
Podľa série príde súprava v kartóne (LED BOX 2.0, Compact, nástenné rámy), v taške (FLEX, PLUS) alebo v kufri na kolieskach (PRO). Vnútri sú hliníkové profily rámu s namontovanými LED diódami, nohy, zdroj 24 V (v sérii PLUS a pri PRO 400 cm dva) a ak ste objednali potlač, aj grafika z textílie SEG s prišitým silikónovým lemom.
- Rozložte diely na čistý, rovný povrch, najlepšie na kartón z obalu, aby sa profily nepoškriabali.
- Skontrolujte označenia na koncoch profilov. Spájate vždy diely s rovnakými číslami.
- Postavte stenu na dosah elektrickej zásuvky. Kábel zdroja sa pripája pri spodnom profile.
- Grafiku vyberte z obalu až tesne pred nasadením a neklaďte ju na podlahu.
Náradie nie je potrebné. Stenu so šírkou 100 cm (LED BOX 2.0, Compact, FLEX) zloží jedna osoba za pár minút. Širšie steny PLUS a PRO sa pohodlnejšie stavajú vo dvojici, trvá to niečo vyše desať minút.

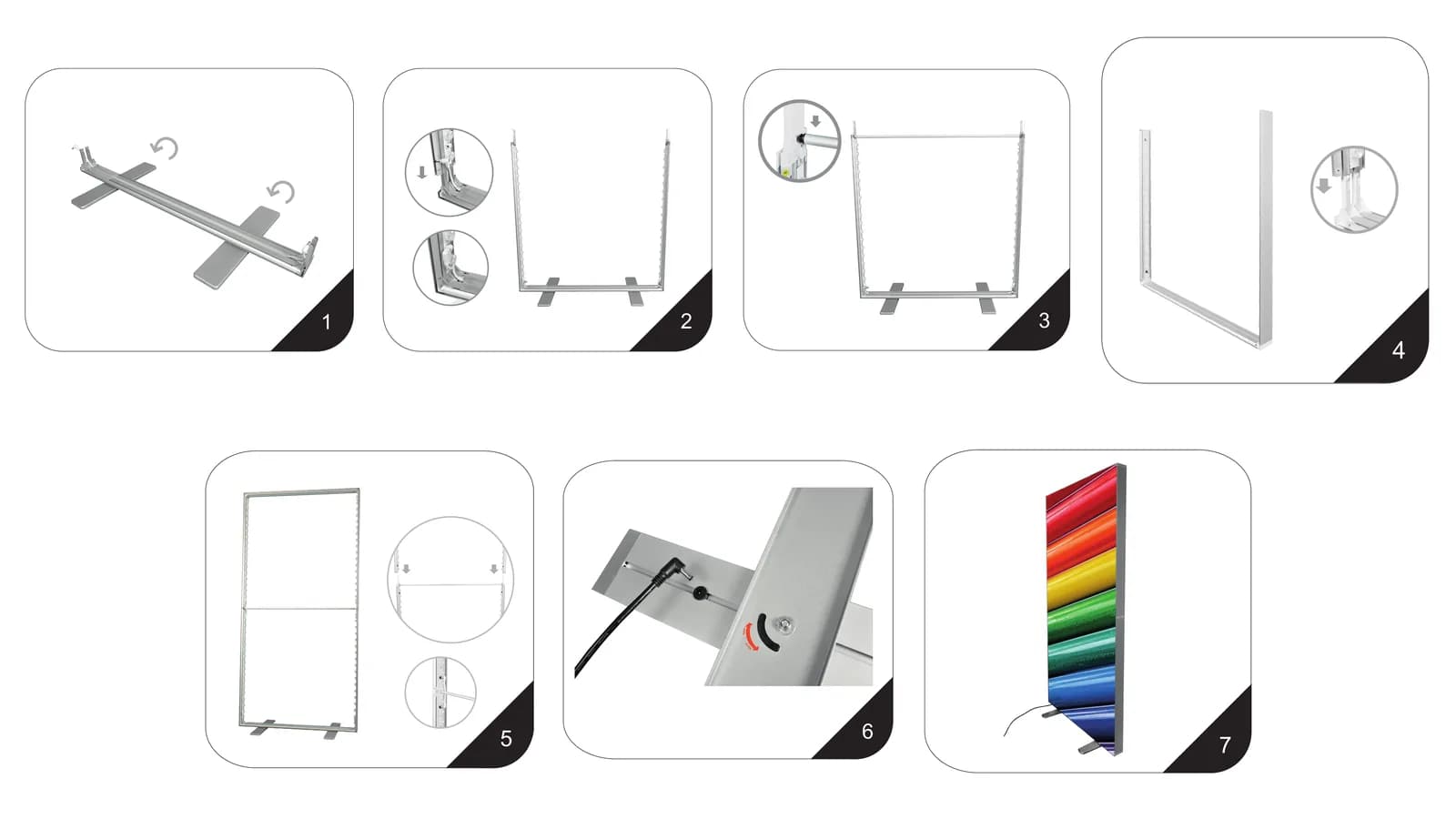

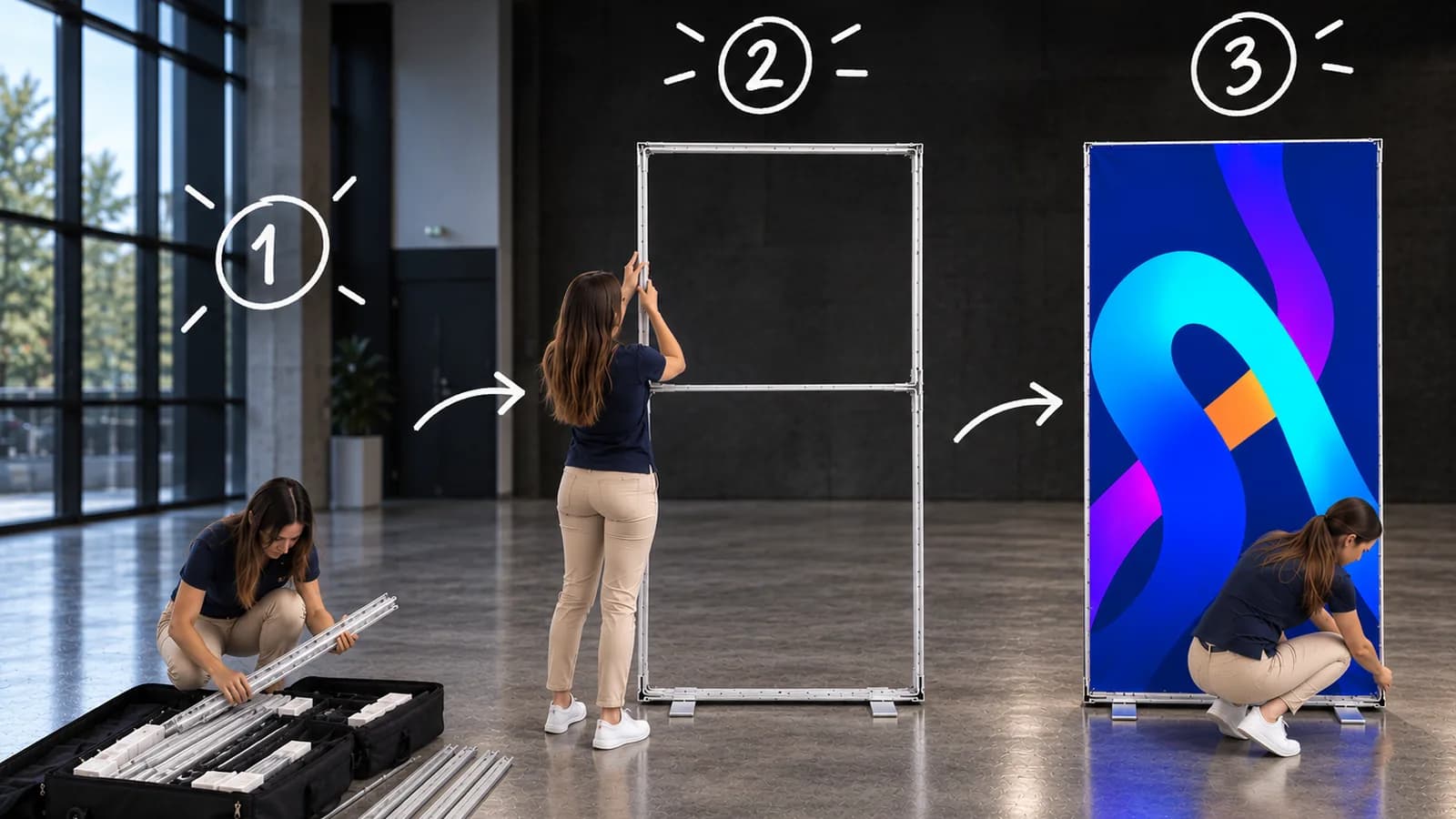

Montáž rámu krok za krokom
Krok 1: otočte nohy o 90°
Začnite spodným profilom s nohami. Pri preprave ležia nohy pozdĺž profilu, aby súprava zaberala menej miesta. Otočte každú o 90° tak, aby stála naprieč rámom, a položte profil na podlahu nohami nadol. Práve nohy udržia stenu vo zvislej polohe.
Krok 2: spodná časť rámu a káble
Zasuňte do spodného profilu bočné stĺpiky a spájajte diely s rovnakými číslami. Spoje sa nasadzujú zacvaknutím, bez skrutiek. Pri každom spoji prepojte aj konektory káblov. Diódy v profiloch sú napájané cez rýchlospojky ukryté v ráme, takže po zložení nikde netrčí žiadny kábel.
Krok 3: priečka v strede
Medzi stĺpiky zasuňte priečku, teda prostrednú tyč rámu. Spevňuje konštrukciu v polovici výšky. Pri sériách s priečkou (LED BOX 2.0, PLUS a PRO) tento krok nevynechávajte.
Krok 4: horná časť rámu
Osobitne zložte hornú polovicu: horný profil a horné úseky stĺpikov, opäť podľa čísel na spojoch. Najpohodlnejšie sa to robí na podlahe vedľa už stojacej spodnej časti.
Krok 5: spojte hornú a spodnú časť
Nasaďte hornú časť na spodnú tak, aby konce stĺpikov zapadli do spojov, a prepojte káble v strednom spoji. Rám teraz stojí sám. Skontrolujte, či sú všetky spoje zasunuté až na doraz: rám musí byť pravouhlý, inak sa textília nenapne rovnomerne.
Krok 6: pripojte zdroj
Konektor zdroja zasuňte do zdierky v spodnom profile a zdroj do zásuvky. Diódy pracujú s napätím 24 V. Skôr ako nasadíte grafiku, na chvíľu zapnite napájanie a skontrolujte, či svietia všetky lišty. Ak niektorá zostane tmavá, väčšinou nie je dotlačený jeden z konektorov na spoji profilov. Teraz sa to opravuje ľahšie ako po nasadení textílie.
Krok 7: nasaďte grafiku
Grafika SEG má po okrajoch prišitý pružný silikónový lem. Zatlačíte ho prstami do drážky profilu: bez náradia, lepidla a suchých zipsov. Ako to urobiť, aby bola textília dokonale napnutá, opisujeme nižšie.
Ako nasadiť grafiku SEG, aby bola rovnomerne napnutá
- Začnite v rohoch. Zatlačte lem do všetkých štyroch rohov a dbajte, aby bola potlač rovno voči rámu.
- Potom zatlačte stred každej strany: najprv hornú a spodnú, potom bočné. Napätie sa rozloží rovnomerne.
- Nakoniec prejdite prstami po celom obvode a dotlačte lem po celej dĺžke drážky.
- Pri obojstrannej stene rovnako nasadíte druhú grafiku na zadnú stranu rámu.
- Ak vznikne záhyb, vytiahnite lem v tomto úseku a znova ho zatlačte, pričom textíliu jemne ťahajte smerom k záhybu.
Grafika sa vymení za pár minút, takže jeden rám poslúži mnohým kampaniam. Na ďalšiu akciu objednáte len novú textíliu v rovnakom rozmere. Návrh pripravíte v 3D štúdiu na stránke produktu alebo na PDF šablóne. Ako pripraviť súbor, vysvetľuje návod Ako pripraviť dáta na veľkoformátovú tlač.
Demontáž a balenie
Demontáž sú rovnaké kroky v opačnom poradí: odpojte zdroj, vyberte grafiku od rohu, zložte hornú časť rámu, vysuňte priečku a rozložte spodnú časť. Pred rozpojením profilov odpojte konektory káblov, a to ťahom za konektor, nie za kábel.
- Grafiku voľne zrolujte potlačou dovnútra a uložte osobitne, aby sa neušpinila o profily.
- Nohy otočte späť pozdĺž profilu, ako ležali v obale.
- Profily skladajte v rovnakom poradí, v akom prišli. Pri ďalšej montáži rýchlejšie nájdete správne čísla.
- Zdroj a káble uchovávajte v samostatnej priehradke alebo vrecku.
Čím sa líši montáž jednotlivých sérií
Princíp je všade rovnaký: hliníkový rám s LED diódami, zdroj 24 V a grafika so silikónovým lemom. Série sa líšia profilom, veľkosťou a obalom.
- LED BOX 2.0, 100 × 200, 230 a 250 cm: klasická veža s priečkou, rám strieborný alebo čierny, montáž podľa návodu vyššie.
- LED BOX Compact, 85 a 100 × 200 cm: najľahší rám s profilom 6,5 cm, bez priečky, so spojmi bez vonkajších káblov.
- LED BOX FLEX, 100 × 200 cm: rám z profilu 8 cm; konštrukcia sa aj s textíliou a zdrojom zmestí do tašky.
- LED BOX PLUS, šírka 200 a 300 cm: profil 10 cm, konštrukcia na pántoch, ktorá urýchľuje rozkladanie, a dva zdroje. Pohodlnejšie vo dvojici.
- LED BOX PRO, od 100 do 400 × 250 cm: najpevnejší profil 12 cm a kufor na kolieskach. Široké rámy zložia dve osoby za niečo vyše desať minút.
- Nástenné rámy LED BOX: namiesto nôh majú držiaky. Rám zavesíte ako obraz a grafiku meníte bez toho, aby ste ho skladali zo steny.
Rozmery, hmotnosti a obsah súpravy každej série nájdete na stránkach produktov v kategórii Podsvietené steny LED BOX.
Spájanie stien: konektory a väčšie zostavy
Jedna stena LED BOX je pozadím malého stánku alebo svietiacim totemom pri vchode. Možnosti systému sa ukážu až vtedy, keď spojíte niekoľko rámov: vznikne dlhá podsvietená stena, roh viditeľný z dvoch uličiek alebo zostava so strechou. Na to slúžia konektory, malé spojky, ktoré spájajú profily susedných rámov.
Stena v jednej línii: magnety a radové konektory
Výrobca zabudoval do rámov LED BOX magnety. Stačí priblížiť dve steny bokmi k sebe a zarovnajú sa vedľa seba. Radové konektory spájajú profily, takže niekoľko rámov vytvorí stenu ľubovoľnej dĺžky bez medzier medzi modulmi. Podľa výrobcu obsahujú súpravy LED BOX 100 × 230 a 100 × 250 cm radové konektory (4 ks). Pre sériu PLUS sú samostatné radové konektory a tiež horná a spodná súprava s kľúčom na demontáž.

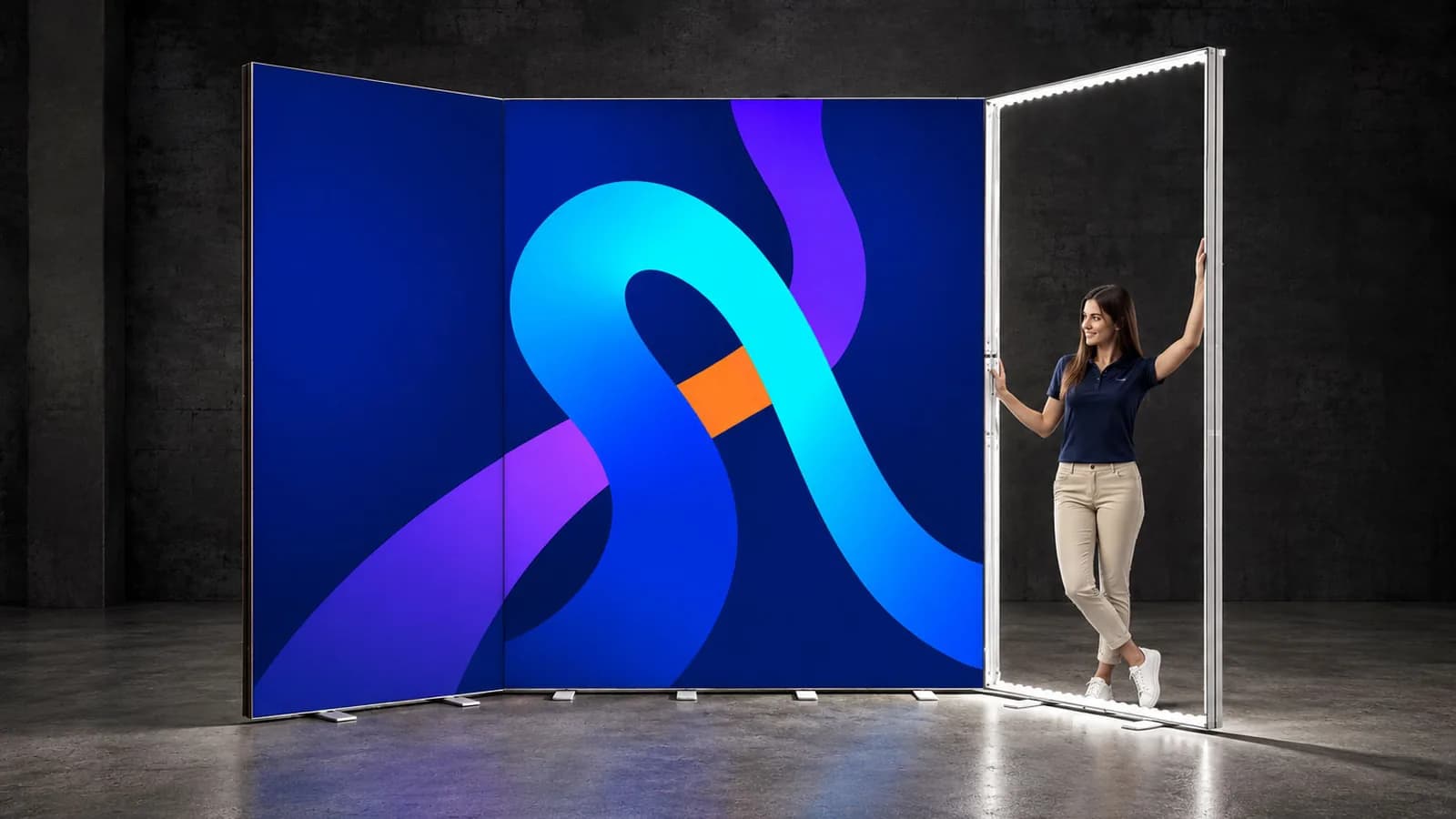

Textílie susedných stien na seba nadväzujú hranou, takže jeden motív môže prechádzať cez niekoľko rámov, ako na fotografii vyššie. Pri návrhu takej steny pripravte pre každý rám samostatný súbor a dbajte, aby logo a text nevychádzali na spoj dvoch modulov.

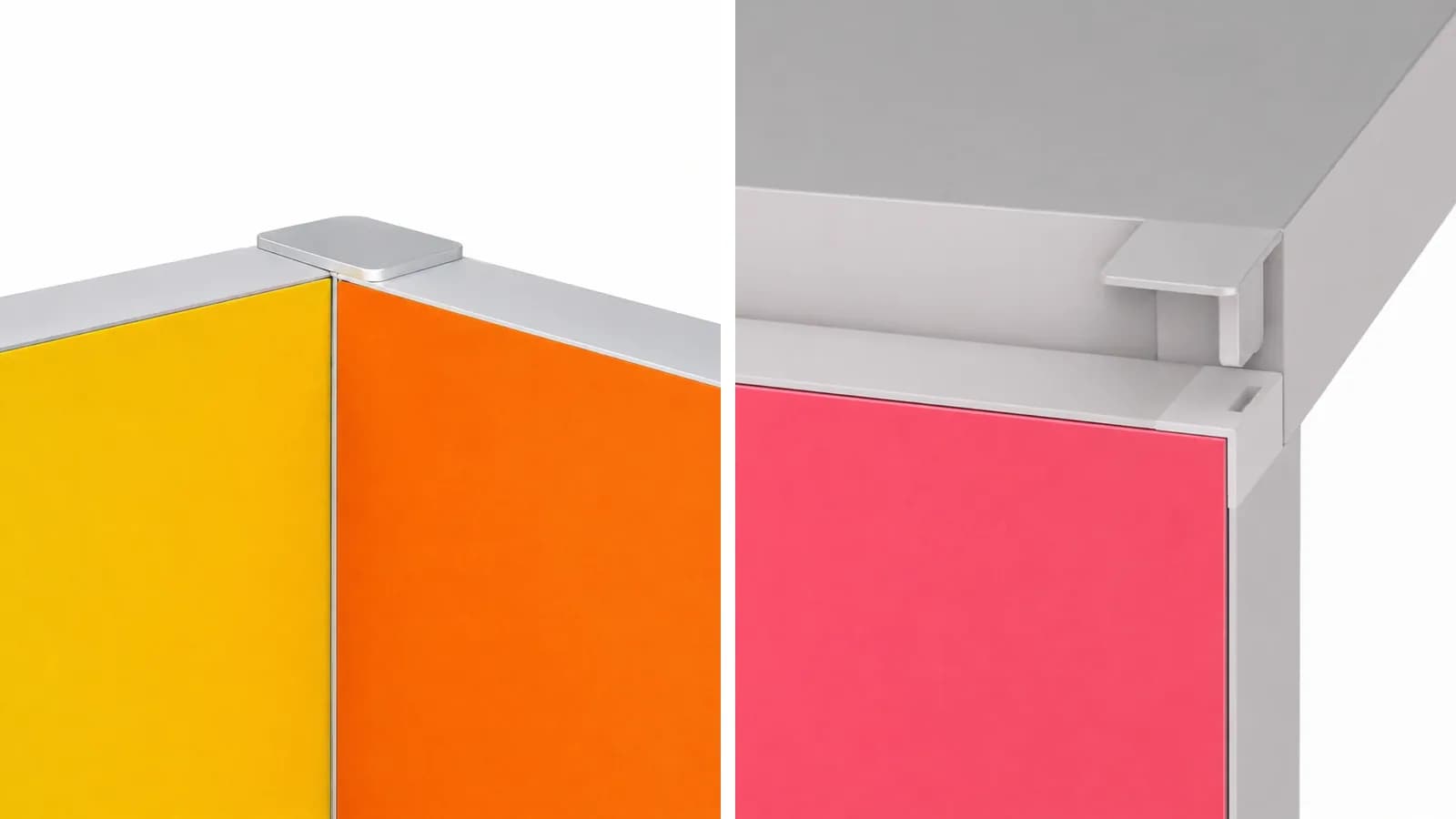

Roh 90°: kolmý konektor
Kolmý konektor spája dve steny v pravom uhle. Tak vznikne roh: svietiaca stena viditeľná z dvoch smerov, vhodná pre rohový stánok alebo ostrov. Pre LED BOX 2.0 je kolmý konektor súpravou horného a spodného konektora, konektor 90° pre sériu PLUS má v balení navyše kľúč na demontáž.
Zostava so strechou a stena tesne pri stene haly
Pri sérii LED Backlight vyberáte príslušenstvo pre zostavu priamo v konfigurátore na stránke produktu:
- Konektor 90° (2 ks: horný a spodný), 16,36 € s DPH: spojí dve steny Backlight do rohu. Druhú stenu objednáte osobitne, v ľubovoľnej šírke od 100 do 600 cm.
- Strešné konektory (4 ks: 2 horné a 2 spodné), 24,48 € s DPH: spájajú stenu položenú vodorovne ako strechu so zvislými stenami. Tak postavíte svietiacu bránu alebo podsvietené zastrešenie stánku.
- Polovičné nohy (2 ks: ľavá a pravá), 22,39 € s DPH: bežná noha presahuje rám na obe strany, polovičná len na jednu. Stena tak môže stáť chrbtom tesne pri stene haly alebo v rohu.
Ako naplánovať väčšiu zostavu
- Začnite pôdorysom stánku. Označte, ktoré steny majú svietiť a z ktorej strany prídu návštevníci.
- Spájajte rámy jednej série. Profily rôznych sérií majú rôznu šírku, od 6,5 do 12 cm, a konektory sú prispôsobené konkrétnemu systému.
- Naplánujte napájanie. Každý rám má vlastný zdroj, takže pri viacerých stenách sa hodí predlžovacia lišta ukrytá za zostavou.
- Grafiku navrhnite pre celú stenu naraz a potom ju rozdeľte na súbory pre jednotlivé rámy.
Neviete, ktoré konektory sa hodia k vašej zostave? Napíšte nám pred objednávkou a príslušenstvo vyberieme podľa série a rozmeru stien.
Najčastejšie chyby pri montáži
- Spájanie profilov bez kontroly čísel. Rám sa zloží, ale nebude pravouhlý a grafika sa nenapne rovnomerne.
- Nedotlačené konektory káblov na spojoch: časť LED líšt nesvieti.
- Nasadzovanie grafiky od jednej strany k druhej namiesto od rohov. Textília sa posúva a tvorí záhyby.
- Postavenie steny na nerovnom podklade. Nohy by mali priliehať k podlahe celou plochou.
- Balenie vlhkej alebo znečistenej grafiky spolu s profilmi.
- Odpájanie káblov ťahom za kábel namiesto za konektor.
Najčastejšie otázky
Ako dlho trvá montáž steny LED BOX?
Stenu so šírkou 100 cm zloží jedna osoba za pár minút. Širšie steny PLUS a PRO sa pohodlnejšie stavajú vo dvojici, trvá to niečo vyše desať minút. Samotné nasadenie grafiky je otázkou chvíľky.
Potrebujem náradie?
Nie. Profily sa spájajú zacvaknutím podľa čísel, káble sa prepájajú konektormi a grafika sa prstami zatlačí do drážky profilu. Ku konektorom 90° a k horným a spodným radovým konektorom série PLUS je pribalený kľúč, ktorý uľahčuje ich demontáž.
Môžem spojiť steny rôznych sérií?
Konektory sú prispôsobené konkrétnemu systému a šírke profilu, preto zostavu plánujte z rámov jednej série. Ak chcete kombinovať rôzne modely, opýtajte sa nás pred objednávkou.
Môžem si grafiku vymeniť sám?
Áno. Vytiahnete silikónový lem z drážky, začnete v rohu, a novú grafiku zatlačíte rovnakým spôsobom. Novú textíliu v rovnakom rozmere objednáte osobitne, rám zostáva rovnaký.
Svieti stena z oboch strán?
Steny LED BOX 2.0, Compact, FLEX, PLUS a PRO sú obojstranné a potlač objednáte jednostrannú alebo obojstrannú. Nástenné rámy LED BOX a steny LED Backlight svietia jednou stranou.
Zhrnutie
Montáž steny LED BOX je sedem jednoduchých krokov: nohy, spodná časť rámu s káblami, priečka, horná časť, spojenie, zdroj a grafika. Bez náradia, za niekoľko až niečo vyše desať minút. Konektory umožňujú z jednotlivých rámov postaviť stenu, roh alebo zostavu so strechou a vymeniteľná grafika SEG zabezpečí, že rovnaká konštrukcia poslúži mnohým kampaniam.
Vyberte rozmer v kategórii Podsvietené steny LED BOX, nahrajte grafiku v 3D štúdiu a pozrite si výsledok na modeli ešte pred objednávkou.
